Heavy Hex Bolt Dimensions

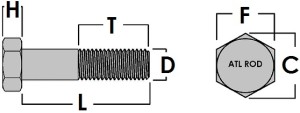

Finished Hex Bolt and Nut 3

 Bolt Diameter    D  F  C  H
 Body Diameter    Width Across Flats   Width Across Corners   Height
 Max  Basic   Max        Min         Max  Min  Basic  Max       Min
 1/2  0.515  7/8   0.875   0.850  1.010  0.969  11/32  0.364  0.302
 5/8  0.642  1-1/16   1.062   1.031  1.227  1.175  27/64  0.444  0.378
 3/4  0.768  1-1/4   1.250   1.212  1.443  1.383  1/2  0.524  0.455
 7/8  0.895  1-7/16   1.438   1.394  1.660  1.589  37/64  0.604  0.531
 1  1.022  1-5/8  1.625  1.575  1.876  1.796  43/64  0.700  0.591
 1-1/8  1.149  1-13/16  1.812  1.756  2.093  2.002  3/4  0.780  0.658
 1-1/4  1.277  2  2.00  1.938  2.309  2.209  27/32  0.876  0.749
 1-3/8  1.404  2-3/16  2.188  2.119  2.526  2.416  29/32  0.940  0.810
 1-1/2  1.531  2-3/8  2.375  2.300  2.742  2.622  1  1.036  0.902
 1-3/4  1.785  2-3/4  2.750  2.662  3.175  3.035  1-5/32  1.196  1.054
 2  2.039  3-1/8  3.125  3.025  3.608  3.449  1-11/32  1.388  1.175
 2-1/4  2.305  3-1/2  3.500  3.388  4.041  3.862  1-1/2  1.548  1.327
 2-1/2  2.559  3-7/8  3.875  3.750  4.474  4.275  1-21/32  1.708  1.479
